NEU IM LIEFERPROGRAMM - MULTI - FLEX - BLOCK

BEFÜLLEN - ENTLEEREN - ÜBERWACHEN VON IBC BULK CONTAINERN











DIE TECHNIK

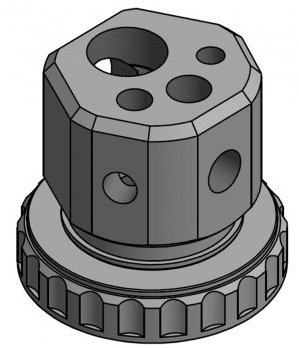

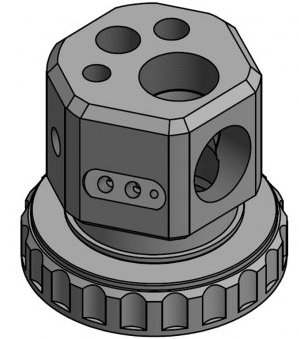

Neues patentiertes MULTI - FLEX – BLOCK - VENTIL zum Befüllen, Entleeren und Überwachen von IBC Containern und anderen Chemikalienbehältern.

In der horizontalen Ebene stehen 4 Stück Anschlüsse in Version T-Bohrung bis 2 Zoll Innengewinde zur Verfügung. Diese Befüll- bzw. Entnahmeebene, eignet sich hervorragend für ein unkompliziertes Befüllen und Entleeren des Containers. Optimal ist der MULTI - FLEX - BlOCK mit einem Innengewinde für Erdung M5 ausgerüstet.

In der vertikalen Ebene, sind 4 Stück Bohrungen bis 2 Zoll Innengewinde für die Be- und Entlüftung, Entnahme und Überwachung angeordnet. 2 Stück Kabelverschraubungen für Sauglanzen und andere Messtechnik sind entsprechend angeordnet.

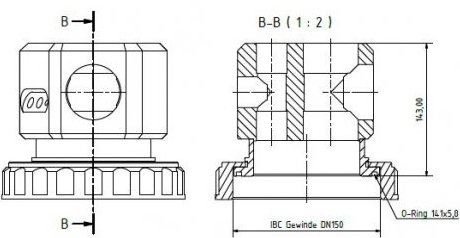

Der MULTI - FLEX – BLOCK ist passend für handeslübliche IBC Deckel DN 150, DN 200 und DN 400. Der Deckel mit dem MULTI - FLEX - BLOCK, ist mit drehbarem Einlegeteil in unverlierbarer Ausführung gasdicht ausgeführt.

Wir fertigen in unserer Fachwerkstatt, den MULTI - FLEX – BLOCK in PE elektrisch leitfähig inkl. elektrisch leitfähigem IBC Deckel, in PE natur - FDA konform und in PVDF. Andere Werkstoffe sind auf Anfrage möglich.


Technische Daten - Übersicht -



Vorteil:
- große Betriebssicherheit und lange Lebensdauer, wartungsarm und einfache Anbindung der Armatur an die bestehende Infrastruktur

Einsatz:
- Chemie und Verfahrenstechnik allgemein, Wasser- und Abwassertechnik

Verwendung:
- Befüllen, Entleeren und Überwachen von IBC Bulk Container (IBC) und anderen Chemiebehältern

Funktion:
Der Multi Flex Block wird auf den IBC Container aufgeschraubt und entsprechend seiner Funktion mit Anbauteilen konfektioniert

Gehäuse:
- PE-natur, FDA konform
- PE-EL (elektrisch leitfähig)
- PVDF

Deckel:
- PE- FDA konform
- PE-EL (elektrisch leitfähig), CNC gefertigt

Betriebsdruck:
- druckloser Betrieb

Anschlüsse:
- 4 Anschlüsse oben und 4 Anschlüsse an der Seite
- 4 Anschlüsse unten als Anschlüsse für Sauglanzen etc.
- Größe 2 Zoll, 1 Zoll, ¾ und ½ Zoll Prozessanschlüsse mit Innengewinde als T-Ausführung
- M 12 x 1,5 für Kabelverschraubung
- M 5  Innengewinde für Erdungsanschluss

Sie können den Artikel auch selbst konfigurieren:







UNSER ANGEBOT







Industrieausführung







Lebensmittelausführung







ATEX - elektrisch leitfähig







PVDF Ausführung

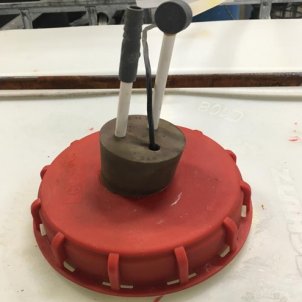

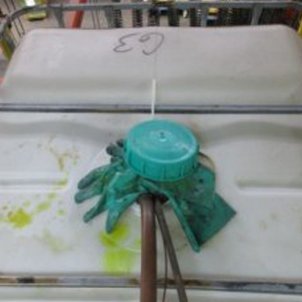

NEGATIVE PRAXISBEISPIELE










ANWENDUNGSBEISPIELE- MULTI FLEX BLOCK

Elektrisch leitfähige Ausführung

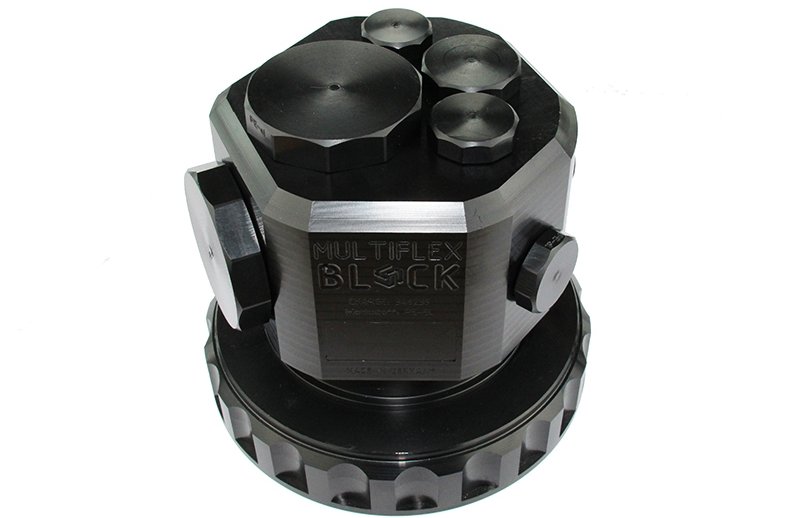

MULTI FLEX BLOCK - Elektrisch leitfähige Ausführung


- Blindstopfen PE-elektrisch leitfähig
- Schraubkappe PE-elektrisch leitfähig

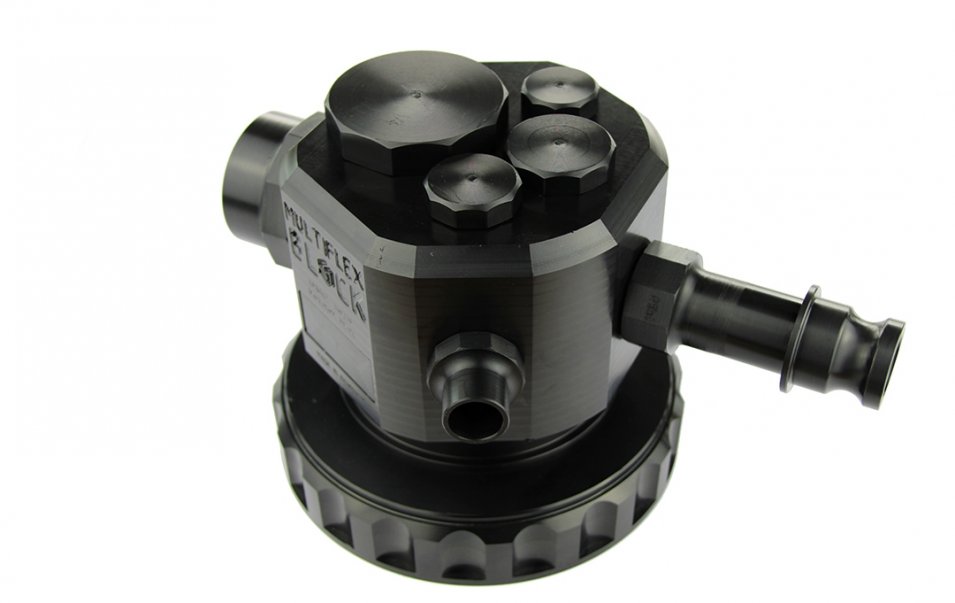

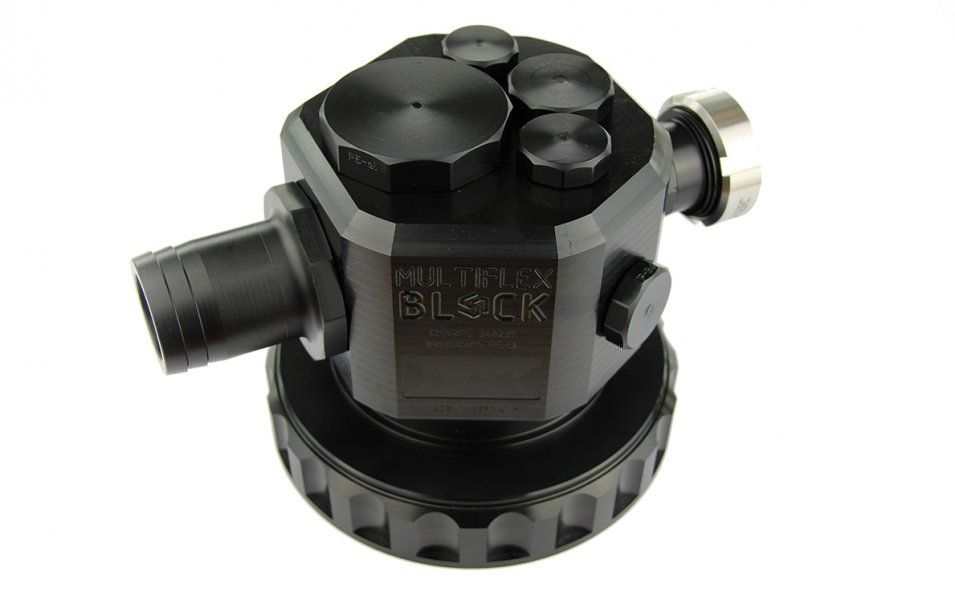

MULTI FLEX BLOCK - Elektrisch leitfähige Ausführung


- Anschluss Schlauchtülle PE-elektrisch leitfähig 2 Zoll
- Anschluss Milchrohrgewinde PE-elektrisch leitfähig  1 1/4 Zoll
- Blindstopfen PE-elektrisch leitfähig
- Schraubkappe PE-elektrisch leitfähig

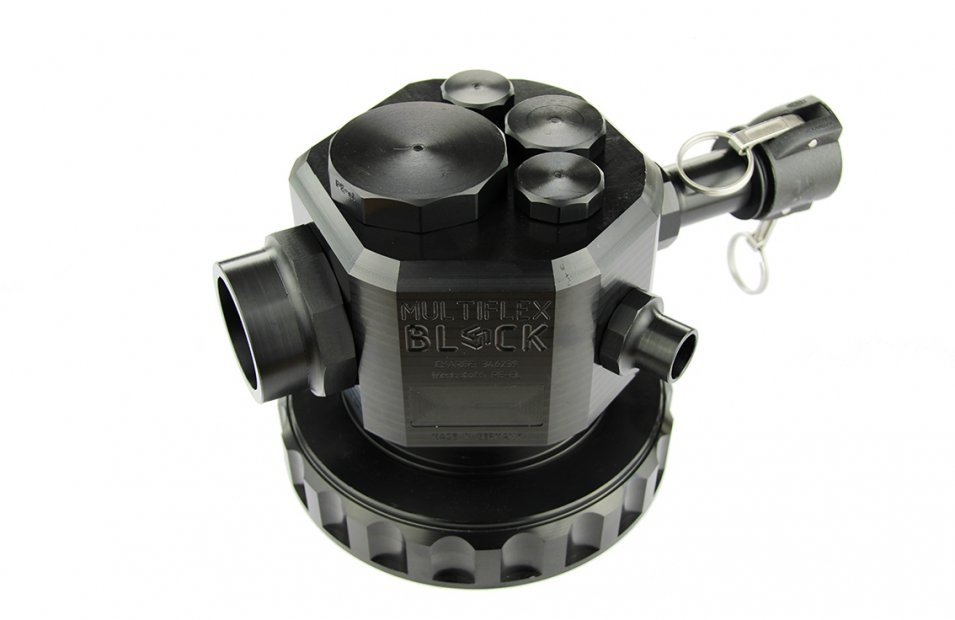

MULTI FLEX BLOCK - Elektrisch leitfähige Ausführung


- Anschluss Anschweißstutzen PE-elektrisch leitfähig 2 + 1 Zoll
- Anschluss Kamlock Mutterteil PE-elektrisch leitfähig  1 1/4 Zoll
- Blindstopfen PE-elektrisch leitfähig
- Schraubkappe PE-elektrisch leitfähig



MULTI FLEX BLOCK - Elektrisch leitfähige Ausführung


- Anschluss Anschweißstutzen PE-elektrisch leitfähig 2 + 1 Zoll
- Anschluss Kamlock Vaterteil PE-elektrisch leitfähig  1 1/4 Zoll
- Blindstopfen PE-elektrisch leitfähig
- Schraubkappe PE-elektrisch leitfähig

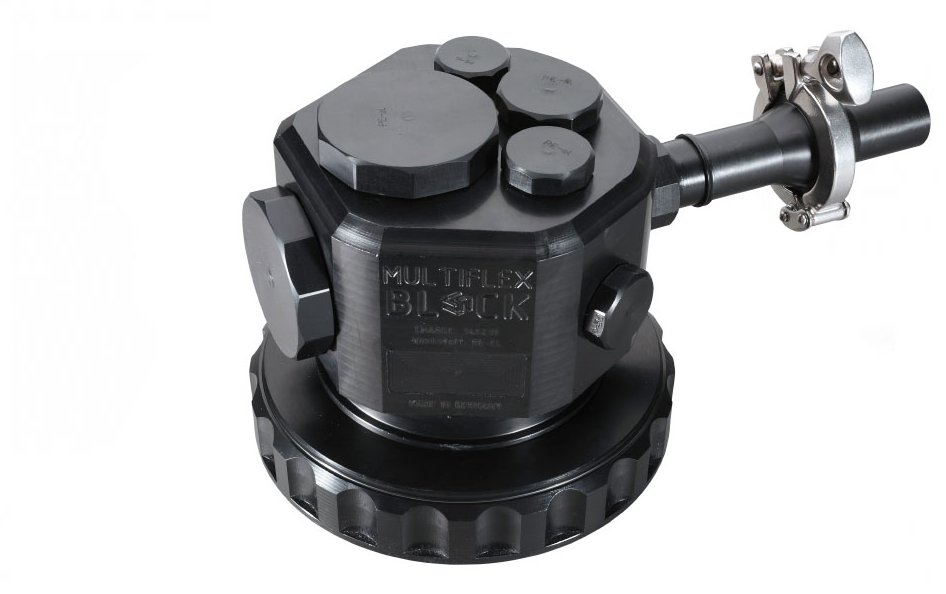

MULTI FLEX BLOCK - Elektrisch leitfähige Ausführung


- Anschluss TRI CLAMP-elektrisch leitfähig d 32 mm
- Blindstopfen PE-elektrisch leitfähig
- Schraubkappe PE-elektrisch leitfähig



FITTINGE FÜR MULTI FLEX BLOCK  - PE-ELEKTRISCH LEITFÄHIG -





PE-Milchrohrgewindeadapter, 10 - kant, elektrisch leitfähig




PE-Reduziermuffe, 10 - kant, elektrisch leitfähig


PE-Reduziernippel, 10 - kant, elektrisch leitfähig


PE-Schlauchtülle mit Außengewinde, 10 - kant, elektrisch leitfähig

PE-Blindstopfen, 10 - kant, elektrisch leitfähig




PE-Doppelnippel, , 10 - kant, elektrisch leitfähig


PE-Gewindenippel, 10 - kant, elektrisch leitfähig


PE-ELGewindenippel mit ISO Clampstutzen

PE-EL Gewindenippel mit Camlock-Vaterteil




PE-EL Gewindenippel mit Camlock-Mutterteil

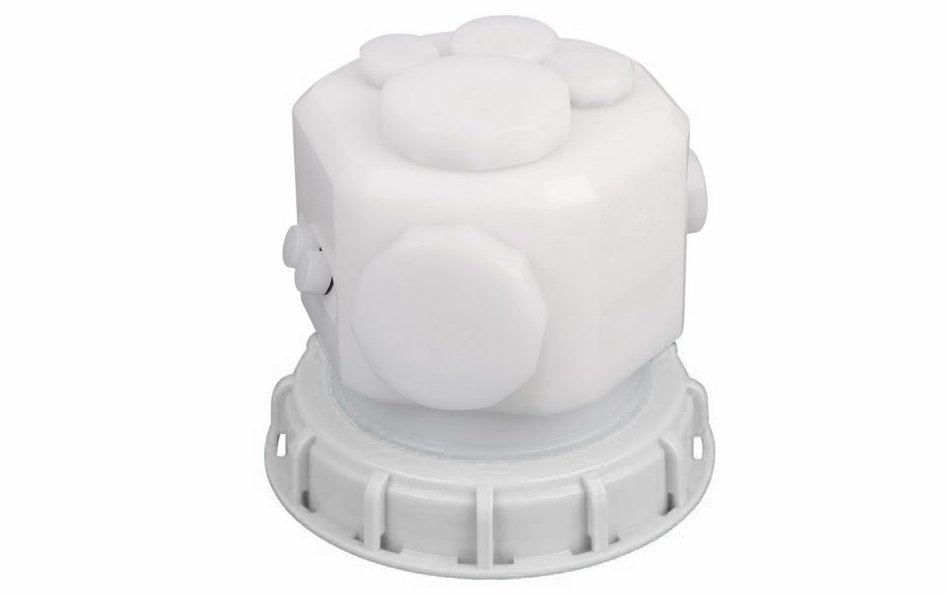

MULTI FLEX BLOCK - PE-NATUR, FDA KONFORM






MULTI – FLEX - BLOCK, Version FDA and EU 10/2011 Konform


- Blindkappe PE-natur
- Schraubkappe aus PE

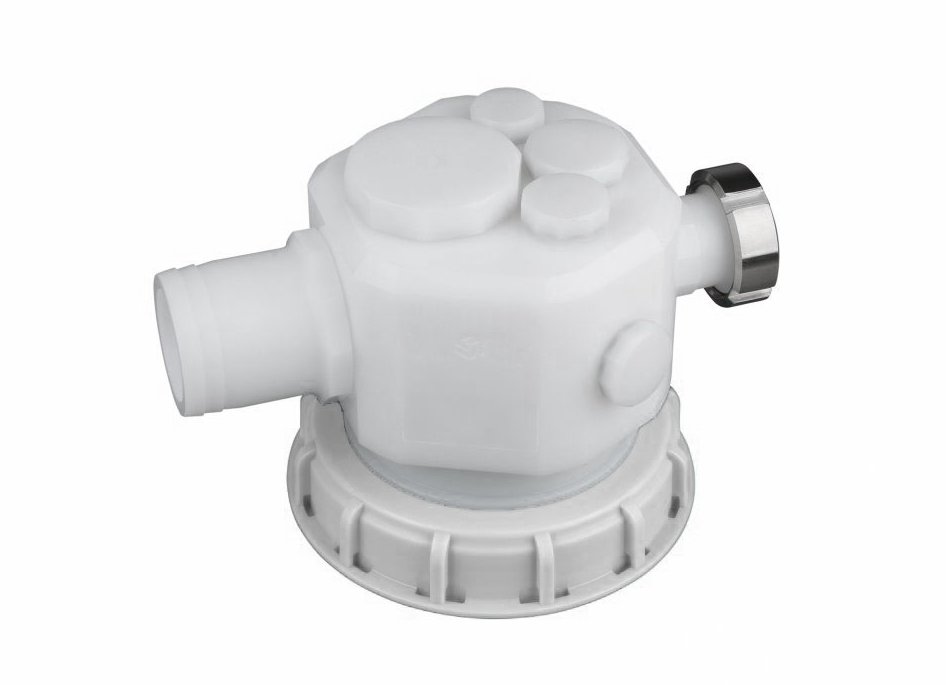

MULTI – FLEX - BLOCK, Version FDA and EU 10/2011 Konform


- Schlauchtülle PE-natur, 2 Zoll
- Milchrohrgewindeanschluß PE-natur 11/4 Zoll
- Blindkappen PE-natur
- Schraubkappe aus PE

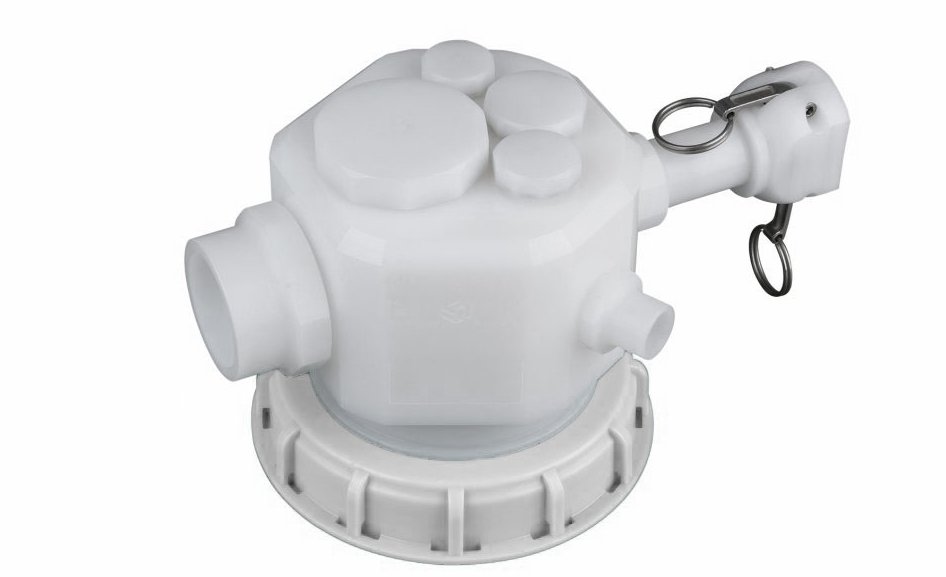

MULTI – FLEX - BLOCK, Version FDA and EU 10/2011 Konform


- Schlweißstutzen PE-natur, 2 und 1 Zoll
- Kamlock Mutterteil PE-natur 11/4 Zoll
- Blindkappen PE-natur
- Schraubkappe aus PE

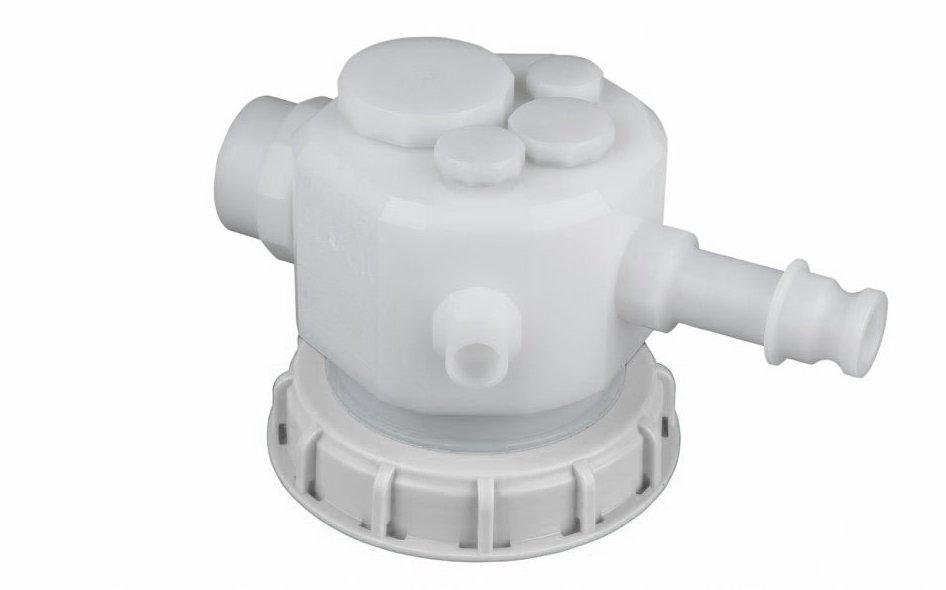

MULTI – FLEX - BLOCK, Version FDA and EU 10/2011 Konform


- Schlweißstutzen PE-natur, 2 und 1 Zoll
- Kamlock Vaterteil PE-natur 11/4 Zoll
- Blindkappen PE-natur
- Schraubkappe aus PE

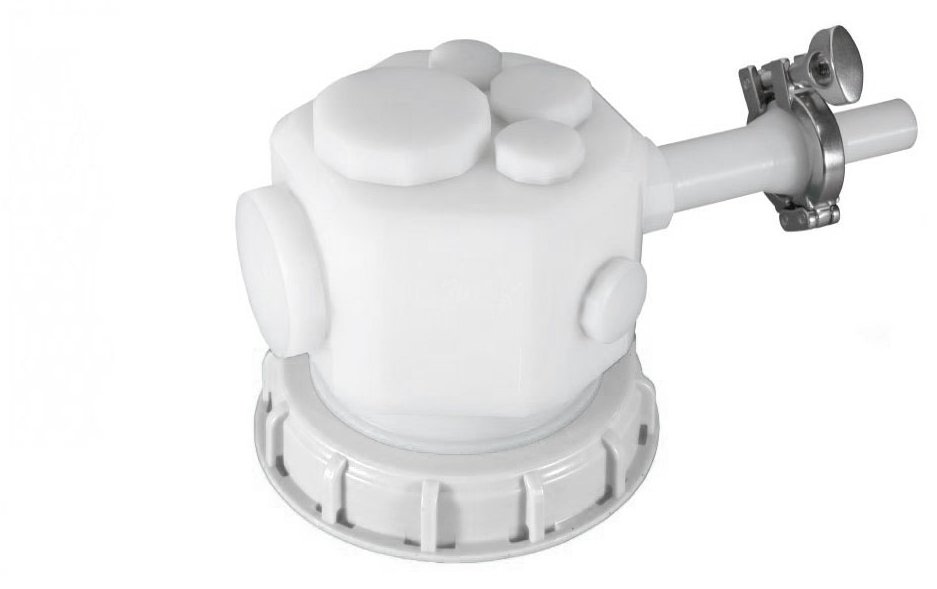

MULTI – FLEX - BLOCK, Version FDA and EU 10/2011 Konform


- Schlweißstutzen PE-natur, 2 und 1 Zoll
- TRI CLAMP Verbindung PE-natur 11/4 Zoll
- Blindkappen PE-natur
- Schraubkappe aus PE



FITTINGE FÜR MULTI FLEX BLOCK - PE-NATUR FDA KONFORM -





PE-natur Milchrohrgewindeadapter, 10 - kant, FDA konform




PE-natur Reduziermuffe, 10 - kant, FDA konform


PE-natur Reduziernippel, 10 - kant, FDA konform


PE-natur Schlauchtülle mit Außengewinde, 10 - kant, FDA konform

PE-natur Blindstopfen, 10 - kant, FDA konform




PE-natur Doppelnippel, 10 - kant, FDA konform


PE-natur Gewindenippel, 10 - kant, FDA konform


PE-natur Gewindenippel mit ISO Clampstutzen

PE-natur Gewindenippel mit Camlock-Vaterteil




PE-natur Gewindenippel mit Camlock-Mutterteil



ANWENDUNGSBEISPIELE MULTI FLEX BLOCK  - PE-NATUR, FDA KONFORM -

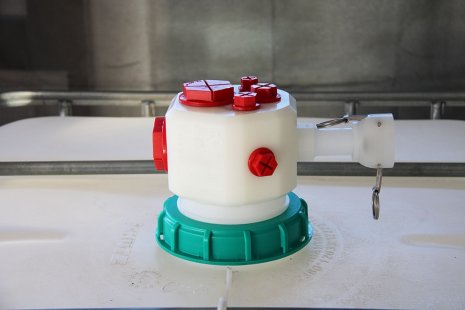

PE-natur MULTI FLEX BLOCK mit Anschluss Kamlock Mutterteil aus PE natur

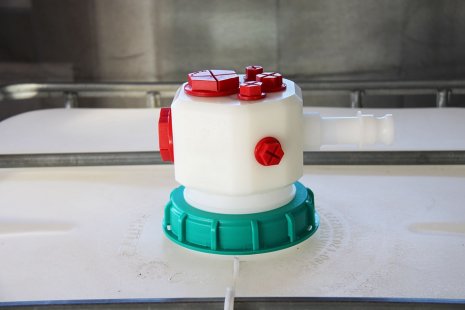

PE-natur MULTI FLEX BLOCK mit Anschluss Kamlock Vaterteil aus PE natur

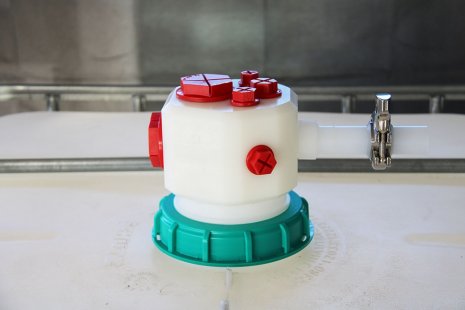

PE-natur MULTI FLEX BLOCK mit TRI CLAMP Anschluss aus PE-natur

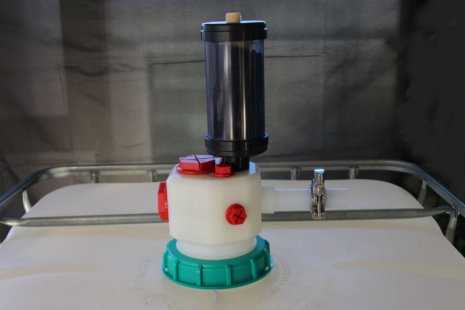

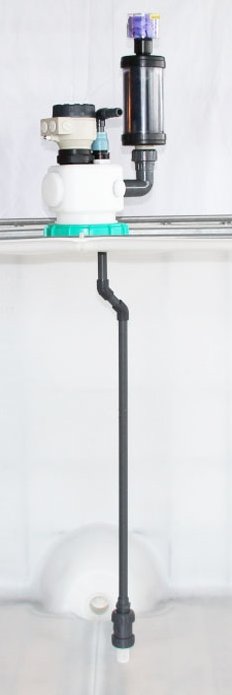

PE-natur MULTI FLEX BLOCK mit TRI CLAMP Anschluss aus PE-natur und Säuredunstabscheider Typenreihe SDA 90 mit Füllung






IBC-1000l Schraubdeckel DN150 grün, mit Tri Clamp Anschluss d 3mm,
Sauglanze mit Rückschlagventil



IBC-1000l Schraubdeckel DN150 grün
mit Multifunktionsblock aus PE-natur, gasdicht und drehbar, inkl. PE/EPDM -Verschlußstopfen für Medium Salzsäure ausgerüstet mit: 1x Sauglanze für Saugmenge bis 375 l/h ausgelegt für Salzsäure Viskosität: max. 100 mPas

IBC-MULTI FLEX BLOCK, Anschluss Pumpensaugleitung Schlauchtülle d20mm ohne Niveaukontakte MIN / MIN-MIN 1x Säuredunstabscheider SDA90-1L mit ausgelegt für HCL-Abluft, mit Anschlußadapter auf IBC-MULTI FLEX BLOCK 1x Füllung PURO1 für SDA für HCl 1x pH- Indikatordose mit Farbindikator- anzeige Bindemittelwechsel für Säure mit Anschlußadapter für SDA90-1L

Ultraschallmeßgerät 2-Leiter Material Meßkopf PP, Gehäuse PBT, Gehäuse IP67 Anschluß 2" BSP Versorgungsspannung: 12 -36 V DC Ausgang: 4 - 20 mA Messbereich 0,25 - 6,0 Meter Blockabstand: 250 mm programmierbar .

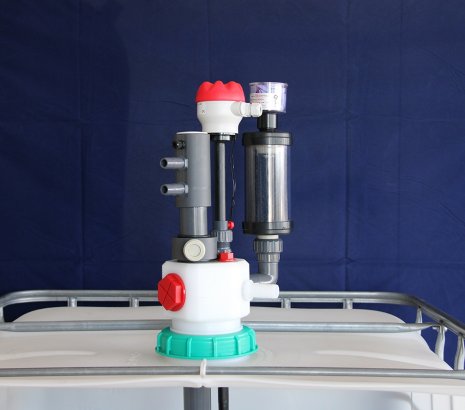

MULTI FLEX BLOCK® auf IBC-Container 1000 Liter
für Biozid –Dosierung in einem Kühlwasserkreislauf
ausgerüstet mit:

1 Stück Höhenverstellbare Sauglanze für Dosiermenge von 750 l/h mit Rückschlagventil und mit Schwimmerkontakt für MIN- Alarmierung
1 Stück Höhenverstellbare Überfüllsonde (Überfüllsicherung)
1 Stück Säuredunstabscheider mit Bindemittel und pH- Indikatorpatrone
1 Stück Schlauchtüllen-Frischwasseranschluss
1 Stück Gewindeanschluss für Biozid
