Werkstoffeigenschaften

Die genannten Werkstoffdaten sind Richtwerte, die in Abhängigkeit vom Verarbeitungsverfahren differieren können. Daher können sie nicht ohne weiteres auf Fertigteile übertragen werden.

Acrynitril-Butadien-Styrol (ABS) ist ein amorpher Thermoplast.
Aufgrund seiner mechanischen Eigenschaften, seiner guten chemischen Widerstandsfähigkeit und seiner hohen Schlagzähigkeit im niederen Temperaturbereich
eignet sich der Werkstoff für eine Vielzahl von Anwendungsmöglichkeiten.

	Wert	Einheit	Norm
Dichte	1,04	g/cm³	ASTM D792
Streckspannung bei 23°C	45	MPa	ASTM D635
Biege E-Modul bei 23°C	2200	MPa	ASTM D635
Längenausdehung	0,1	mm/m°C	DIN53752
Vicat-Erweichungstemperatur	99	°C	ISO R306
Kerbschlagzähigkeit bei 23°C (nach Izod)	35	KJ/m2	ASTM D256
Wärmeleitfähigkeit	45	W/m°C

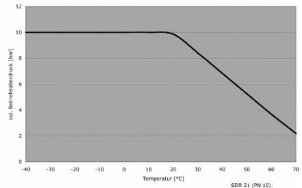

Druck-Temperaturdiagramm ABS

Die Kurve basiert auf einer Umgebungstemperatur von +20°C und Wasser als Medium. Die im Diagramm angegebenen Drücke gelten für eine Lebensdauer von 50 Jahren mit einem eingerechnetem Sicherheitsfaktor von 2,1. Das Druck-Temperaturdiagramm gilt nicht für die Abmessung 315 mm (belastbar bei 20° C mit 8 bar).

Vorteile des ABS-Systems

Die hervorragenden Werkstoffeigenschaften von ABS beruhen auf der speziell eingestellten Zusammensetzung der Werkstoffkomponenten Acrylnitril, Butadien und Styrol.
Während Acrylnitril eine Verbesserung der Alterungs- und Wärmebeständigkeit sowie eine verbesserte chemische Widerstandsfähigkeit bewirkt, haben die Styrolkomponenten Einfluss auf die Festigkeit, Verarbeitbarkeit und die hohe Oberflächengüte. Die chemisch gebundenen Butadienanteile verleihen dem ABS seine hohe Schlagzähigkeit und Festigkeit, auch bei tiefen Temperaturen.

Verhalten von ABS im Außeneinsatz

ABS hat in mitteleuropäischen Klimazonen nördlich der Alpen eine gute Witterungsbeständigkeit, auch bei Einwirkung der kurzwelligen UV-Anteile des Sonnenlichts. Trotzdem verliert ABS etwas von seiner Schlagzähigkeit, so dass es bei extremen Anwendungsfällen von Vorteil ist das Material mittels einer Rohrisolierung, einer Rohrabdeckung oder eines Schutzanstriches zu schützen.

Chemische Beständigkeit

Allgemein zeichnet sich ABS durch eine hohe Beständigkeit gegen eine Vielzahl von Chemikalien aus. ABS ist gegenüber Wasser, wässrigen Salzlösungen, vielen Säuren und Basen sowie einer Vielzahl an Frostschutzmitteln als widerstandsfähig einzustufen. Eine bedingte Widerstandsfähigkeit besteht gegenüber aliphatischen Kohlenwasserstoffen, Ölen und Fetten. ABS ist´gegenüber chlorierten und aromatischen Kohlenwasserstoffen, organischen Säuren und Lösungsmitteln, Estern und Ketonen nicht beständig. Die chemische Beständigkeit ist jedoch von vielen Faktoren abhängig, wie z.B. der Betriebstemperatur, dem Betriebsdruck, der Konzentration und anderen Einflüssen. Im konkreten Fall können Sie die Widerstandsfähigkeit in unserer Beständigkeitslistenachschlagen oder unser Produktmanagement kontaktieren.

Temperatur- und Druckeinsatzbereiche

ABS ist im Temperaturbereich von - 40 °C bis + 60 °C einsetzbar. Oberhalb von + 60°C erweicht ABS relativ schnell. Bezüglich der Innendruckbelastbarkeit von Rohren und Formteilen verweisen wir auf das vorstehende “Druck-Temperaturdiagramm”. Die max. Innendruckbelastbarkeit von Armaturen können Sie den Hinweisen bei den jeweiligen Armaturen entnehmen, bzw. halten Sie Rücksprache mit unserem Produktmanagement.

Elektrische Eigenschaften

ABS ist ein polarer, amorpher Thermoplast mit ausgezeichneten Isolationseigenschaften. Aufgrund der hieraus resultierenden möglichen statischen Aufladung darf ABS bei Anwendungen, bei denen Entzündungs- oder Explosionsgefahr besteht, nicht
eingesetzt werden.

Thermisch bedingte Längenänderung

Wie alle thermoplastischen Kunststoffe hat auch ABS einen relativ großen thermischen Längenausdehnungskoeffizienten (0,1 mm/m°C). Diese Tatsache ist im Vorfeld bei der Planung des Rohrleitungssystems konstruktiv zu berücksichtigen. Hierzu bieten sich verschiedene Möglichkeiten an. Einbau von Dehnungsbögen oder Kompensatoren sowie die „feste“ Einspannung über Festpunkte. Da hierzu fundierte Kenntnisse im Umgang mit Kunststoffen vorhanden sein müssen, empfehlen wir eine entsprechende Systemauslegung mit PC-Rechenprogrammen durchzuführen.

Einfache Verbindung

ABS Rohrleitungskomponenten werden durch Kleben miteinander verbunden. Die Herstellung von Klebeverbindungen setzt
ausreichende Fachkenntnisse voraus (siehe DVS-Regelwerke). Klebeschulungen werden von Akatherm FIP angeboten. Für die
Vorgehensweise bei der Herstellung einer Klebeverbindung beachten Sie bitte die speziellen Vorgaben der Klebstofflieferanten
bzw. der vom KRV (Kunststoffrohrverband e.V.) veröffentlichten Klebeanleitung.

Normen

Metrische ABS-Rohre, Formteile und Armaturen werden entsprechend den folgenden Normen hergestellt:
- in Anlehnung an DIN 8062
- in Anlehnung an DIN 8063
- DIN 2501
- ISO 727
- ISO 161/1
- EN ISO 15493
- DIN 3230

Zulassungen

- UK Water Regulations für Kaltwasseranwendungen (WRAS)
- UK Water Regulations für den ONE-STEP-Kleber und Reiniger (WRAS)
- Bureau Veritas
- Germanischer Lloyd
- DET NORSK VERITAS
- American Bureau of Shipping
- Lloyds Register
- Zulassung nach EN 54-20 (RAS) Eigeneinstufung
- IMO-Richtlinie (Resolution of A753 (18)) für verschiedene nicht sicherheitstechnisch relevante Anwendungen
- TA-Luft für FK-Absperrklappe
- TA-Luft für Membranventile
- TA-Luft für 2- und 3-Wege Kugelhähne

Druckverlustwerte von Formteilen und Armaturen

Die Ermittlung und Berechnung der Druckverlustwerte von Formteilen und Armaturen ist ein komplexer und aufwendiger Berechnungsvorgang. Aus diesem Grund erhalten Sie nachstehend bestimmte Formteil-/Armaturenkonstanten (F). Über die Beziehungsformel E = F x D (E = äquivalente Rohrlänge in m; D = Rohrinnendurchmesser in mm), läßt sich eine äquivalente Rohrlänge der Formteile/Armaturen errechnen. Diese Werte sind zu der Gesamtlänge der Rohrleitung zu addieren. Anschließend kann der Druckverlust der gesamten Rohrleitung berechnet werden.

Formteil Armatur	F
90° Winkel	0,03
45° Winkel	0,01
T-Stück egal	0,01
Abzweig	0,06
90° Bogen	0,01
45° Bogen	0,01
Reduktion	0,15 je Reduktionssprung
Absperrklappe	0,13
Membranventil	0,23
Rcüskclagventile	0,05

Gewindeanschlüsse

Kwerk.de hat eine Vielzahl von Gewindeformteilen/-armaturen im Lieferprogramm, mit denen Übergänge von Kunststoff auf Metall geschaffen werden können. Aufgrund des stark unterschiedlichen Ausdehnungskoeffizienten von Metall und Kunststoff dürfen Übergangsmuffenformteile nur für Temperaturausdehnungsanwendungen im Bereich von +/-5° vewendet werden.

Das direkte Schneiden eines Gewindes auf oder in ein ABS-Rohr PN10 ist nicht zulässig. Zur Montage von Übergangsfittings wird die Verwendung von PTFE-Dichtungsband empfohlen. Dichtmittel wie „Boss White“, LOCTITE 542 und LOCTITE 572 sind für das ABS-System nicht zugelassen.

Herstellen von Mess- und Prüfeinrichtungen ABS

Das Herstellen von Mess- und Prüfeinrichtungen kann u.a. mit Übergangsmuffennippel und Muffennippeln realisiert werden. Hierzu wird zuerst im Übergangsbereich Rohr/Formteil ein Loch gebohrt und anschließend ein Gewinde eingedreht, im Anschluss wird dann das Formteil eingeschraubt. Statt des Gewindeeindrehens kann das Formteil auch eingeklebt werden.

Die zulässigen Anwendungsgrenzen bei Wasser und 20°C und max. 10 bar Innendruck sind wie folgt:
- d 16 - 63 mm: Reduzierte T-Stücke vorhanden, eventuell in Kombination mit Reduktionen und Gewindefittinge verwenden
- d 75 - 110 mm: 1/2“ Maximalgewinde
- d 125 - 140 mm: 3/4“ Maximalgewinde
- d 160 - 315 mm: 1“ Maximalgewinde

Bei Anwendungstemperaturen > 20° C reduzieren sich die maximal zulässigen Innendruckbelastbarkeiten entsprechend den Angaben des “Druck-Temperaturdiagramms”.

Wärmeisolierung

Bei Verwendung einer Wärmeisolierung muss überprüft werden, ob von den verwendeten Materialien (Schaum,Kleber etc.) keine negativen Auswirkungen auf das ABS-Rohrleitungssystem ausgeübt werden. Wir empfehlen als Rohrisolierung die gängigen Isoliermaterialien wie Faserwolle (z.B. Rockwool), Armaflexklasse 1 HT, Phenolharzschaum, Polystyrol zu verwenden.

Anzugsmomente für Flansche

Bitte halten Sie Rücksprache mit unserem Produktmanagement.

Rohrunterstützung

Häufig werden Rohre mit „ungehinderter Längenänderung“ in abgehängten Rohrschellen geführt. Die Rohrleitung muss dabei die Möglichkeit haben in der Rohrschelle zu gleiten. Aus diesem Grund müssen diese Konstruktionen möglichst stabil sein, dürfen aber dennoch die axiale Bewegung des Rohres nicht beeinträchtigen. Die metallischen Schellentypen dürfen keine scharfen Kanten oder Grate haben, welche das Rohr beschädigen könnten. In unmittelbarer Nähe zur Schelle dürfen sich keine Hindernisse befinden (z.B. Formteile, Muffen usw.), die die Beweglichkeit der Rohrleitung beeinträchtigen könnten. Bei der Auslegung von Rohrleitungssytemen mit „verhinderter Längenänderung (feste Einspannung)“, sind Führungsschellen´vorzusehen. Diese müssen gewährleisten, dass aufgrund der eintretenden Stauchung das Rohr nicht seitlich ausknicken kann. Die Möglichkeit zum Gleiten der Rohrleitung ist hier im Gegensatz zur Gleitschelle nicht erforderlich.

Unterstützung schwerer Rohleitungsteile

Armaturen, Filter oder andere schwere Rohrleitungsteile sollten immer, unabhängig von der Rohrleitung, befestigt werden, um unzulässige Lasten vom Leitungssystem fernzuhalten, z.B. können zum Zwischenflanschen von Absperrklappen anstelle von Losflanschen Armaturenbefestigungsplatten oder bei Kugelhähnen spezielle Kugelhahnhalterungen verwendet werden.

Rohrführung

Oberirdisch zu verlegende Rohrsysteme sollten so konzipiert werden, dass resultierende Längenänderungen der Rohrleitung aufgenommen werden können. Mittels entsprechend ausgelegter Biegeschenkel und die zuvor beschriebenen Befestigungsmöglichkeiten, wird ein gezieltes, axiales Ausdehnen ohne Auslenken erreicht. In jedem Fall kann die natürliche Rohrflexibilität ausgenutzt werden.

Rohrschellenabstände

Rohrschellenabstände für Rohre aus ABS bei Medien mit einer Dichte kleiner gleich 1 g/cm³

Rohrdurchmesser in mm	20°C	40°C	50°C
16	800	600	500
20	900	700	600
25	1000	800	700
32	1100	900	800
40	1200	1000	900
50	1300	1100	1000
63	1400	1200	1100
75	1500	1300	1200
90	1600	1350	1200
110	1800	1470	1300
125	1900	1570	1400
140	2000	1670	1500
160	2100	1770	1600
200	2200	1870	1700
225	2300	1970	1800
250	2500	2200	2000
315	2900	2570	2400
