UP - GF LOSFLANSCHE (GFK) NACH DIN 16966, TEIL 6 UND BAYER NORM WN 9901 6

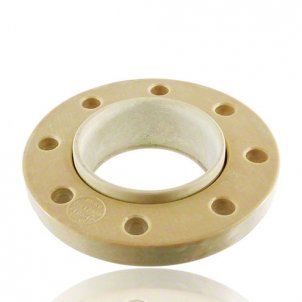

UP-GF Losflansche haben beim Einsatz in Kunststoffrohrleitungen ein sehr großes Biege- und Wiederstandsmoment. Die extrem hohe Festigkeit, das geringe Gewicht und die gute Schlagzähigkeit machen UP-GF Losflansche zu einem wichtigen Befestigungselement im Rohrleitungsbau. Die Flanschanschlussmaße entsprechen DIN 2501 Teil 1, PN 10 Unsere UP-GF Losflansche entsprechen auch der Bayer Werksnorm 9901 6 und den sehr hohen Anforderungen im Chemieanlagenbau insgesamt. Bitte fragen Sie Artikel mit Bayer Werksnorm separat bei uns an. ALLE ARTIKEL SOFORT LIEFERBAR - FARBE WEISS AUF ANFRAGE UND ABMESSUNG > DN 500 auf Anfrage Abbildung: UP-GF Losflansch mit UP-GF Klebebund

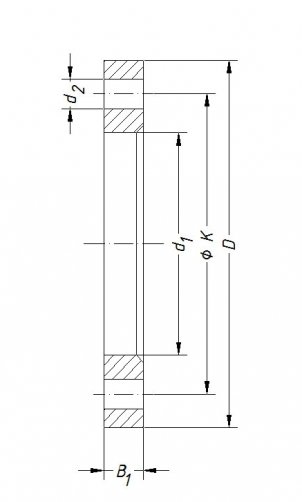

DN D mm d1 mm d2 mm k mm b1 mm Lochzahl Anzahl Artikelnummer Lagerstatus 25 116 51 14 85 14 4 BRP-25-51-16/16 Lagerware 32 140 59 18 100 15 4 BRP-32-59-16/16 Lagerware 40 154 69 18 110 16 4 BRP-40-69-16/16 Lagerware 50 164 83 18 125 18 4 BRP-50-83-16/16 Lagerware 65 184 96 18 145 20 4 BRP-65-96-16/16 Lagerware 80 200 112 18 160 23 4 BRP-80-112-10/16 Lagerware 100 228 134 18 180 25 8 BRP-100-134-10/16 Lagerware 125 254 161 18 210 28 8 BRP-125-161-10/16 Lagerware 150 284 189 22 240 30 8 BRP-150-189-10/16 Lagerware 200 342 238 22 295 32 8 BRP-200-238-06/10 Lagerware 250 405 294 22 350 35 12 BRP-250-294-06/10 Lagerware 300 445 344 22 400 38 12 BRP-300-344-6/10 Lagerware 350 520 388 22 460 38 16 BR-351-10/10 Lagerware 400 565 442 26 515 42 16 BR-401-10/10 Lagerware 500 670 545 26 620 47 20 BR-501-10/10 Lagerware   Technische Änderungen vorbehehalten - Alle Angaben ohne Gewähr
