TROPFENABSCHEIDER AUS PVC-U, PP, PPs, PE UND PVDF

Typenreihe TA 125-2 / TA125-2-S, TA 125-2-A / TA 125-2-A-S

Bei vielen verfahrentechnischen Prozessen, aber auch bei Anlagen der Lüftung- und Klimatechnik, müssen Gas- und Luftströme von mitgerissenen Flüssigkeitsbestandteilen befreit werden, insbesondere in Kombination mit Luftwäschern und Gasreinigungsanlagen. Hierfür hat sich der Einsatz von Tropfenabscheidern bewährt.

Wir liefern ein breites Programm an Hochleistungs-Tropfenabscheidern aus Kunststoff. Aufgrund der hohen Korrosionsfestigkeit durch den Einsatz hochwertiger Kunststoffe eignen sie sich besonders auch für aggressive Gase und Dämpfe. Es handelt sich um Prall-Flächenabscheider, d.h., der Gasstrom wird durch ein Profilgitter mehrfach umgelenkt. Die mitgeführten Tropfen bis zur Grenztropfengröße prallen auf Grund ihrer Trägheit gegen die Profilwände, werden dort abgeschieden und können durch geeignete Maßnahmen aus dem System entfernt werden. Die Ableitung der abgeschiedenen Flüssigkeit wird durch spezielle Phasentrennkammern und Leitrillen an den Profilen begünstigt.

Durch die sinusförmige Gestaltung der Abscheiderprofile werden für Tropfen oberhalb der Grenztropfengröße Abscheidegrade von über 99 % erreicht. Trotz relativ hoher Strömungsgeschwindigkeiten bleiben die Druckverluste gering. Es können Tropfen von Spritzdüsen (Tropfengröße 10...100 µm) aber auch feinste Tröpfchen (unterhalb 10 µm) mit gutem Wirkungsgrad abgeschieden werden. Der gerätetechnische und energetische Aufwand ist relativ gering, sodaß sie eine einfache und kostengünstige Lösung zur Abscheidung von Schadstoffen ermöglichen.

Hochleistungs Tropfenabscheider können für horizontale und vertikale Anströmung geliefert werden. Sie bestehen aus einem Gehäuse mit den entsprechenden Tropfenabscheidereinsätzen.

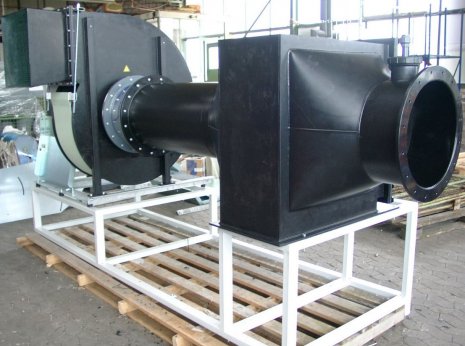

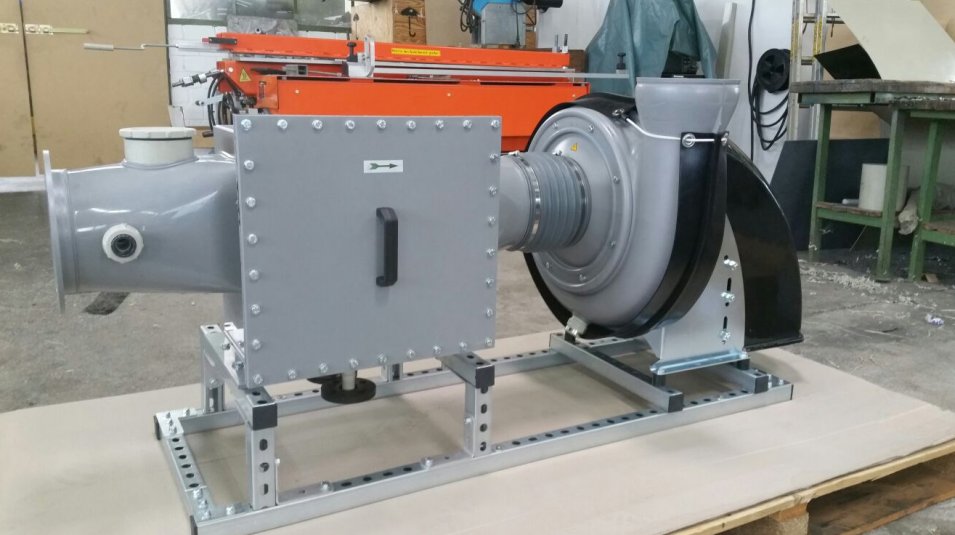

Beispiel: Tropfenabscheider aus PE mit seitlichen Einschüben, Anschluss an einen Ventilator

Technische Daten:

1. Werkstoffe

Hochleistungs-Tropfenabscheider sind aus folgenden korrosionsbeständigen Kunststoffen lieferbar:

Gehäuse: PVC, PP, PPs, PE, PVDF, PVC/GFK, PP/GFK
Lamellen: PVC, PP, PVDF
Aerosolabscheider: PP, PVDF

Werkstoff	PVC-U	PP	PPs	PE	PVDF
max. Temperatur °C	60	85	85	60	110
Gehäuse	X	X	X	X	X
Profile	X	X			X
Demister		X			X

Andere Werkstoffe auf Anfrage lieferbar

Ein mit Tropfenbeladener Gasstrom wird durch ein Strömungsgitter, bestehend aus gebogenen und profilierten Lamellen geführt. In der Umlenkung zwischen den Lamellen wirken auf die im Gasstrom mitgeführten Flüssigkeitstropfen Trägheitskräfte ein. Diese Kräfte bewirken, dass die Flugbahn der Tropfen von der ursprünglichen Gasströmung abweicht. Die Geometrie der Umlenkung, die Gas- und Flüssigkeitsparameter sowie die Größe und Ausgangslade der Tropfen bestimmen nun, ob ein Flüssigkeitstropfen die Umlenkung passiert, oder mit der Profilwand der Lamelle in Berührung kommt.
Diejenigen Tropfen, die unter den gegebenen Bedingungen gerade noch zu 100% mit der Profilwand kommen und dort einen Flüssigkeitsfilm bilden, werden als Grenztropfen bezeichnet. Tropfen mit einem Durchmesser größer als der Grenztropfen gelten primär als zu 100% abgeschieden. Tropfen mit einem Durchmesser kleiner als der Grenztropfen werden zu einem geringen Teil primär abgeschieden. Dieser Teil ist als Fraktionsabscheidegrad berechenbar. Er kann zur Beurteilung der Abscheideleistung eines Systems herangezogen werden.

2. Abscheidegrad
Der Abscheidegrad ist im Wesentlichen von der Größe und Dichte der abzuscheidenden Tropfen, von der Strömungs-geschwindigkeit, von der Zähigkeit des Gases sowie von der Abscheider-konstruktion. Der Abscheidegrad beträgt 99,9% für ein Tropfen-specktrum, das größer ist als der Grenztropfendurch-messer. Der Grenztropfen eines Tropfenabscheiders ist der kleinste Tropfen, der bei gegebenen Stoffwerten von Flüssigkeit und Gas gerade noch vollständig abgeschieden wird.

Bild 1 zeigt die Abhänigkeit der Grenztropfengröße von der Anströmge-schwindigkeit für die verschiedenen Tropfenab-scheiderbaureihen.
Bild 2 zeigt den Fraktionsab-scheidegrad bei bei 6 m/s
Bild 3 zeigt den Abscheidgrad des Aerosolabscheiders

4. Druckverlust

Bild 4 zeigt den Druckverlust für die einzelnen Baureihen in Abhängigkeit von der Anströmgeschwindigkeit. Nicht enthalten sind Druckverluste, die durch Querschnitt- und Richtungsänderungen an den Zu- bzw. Abströmleitungen z.B. durch Übergangsstücke verursacht werden.

Bild 1

Bild 2

Bild 3

Bild 4

4. Baureihe TA 125-2 (TA120-2)
Kwerk-Tropfenabscheider in 2-lagiger Bauweise; d.h. 2 Reihen T-100-Profile mit einem Profilabstand von 25 mm (20 mm) werden hintereinander angeordnet.

Einsatzgebiet:
Lufttechnische Anlagen, Säurebad-Absaugung z.B. Chromsäure- bzw. Elektrolysebäder, Abgaswäscher, verfahrenstechnische Anlagen.

5. Baureihe TA 125-2-A (TA120-2-A)
Kwerk-Tropfenabscheider in 2-lagiger Bauweise; mit Aerosolabscheider. Zwischen den 2 Reihen T-100 Profilen wird ein Aerosolabscheider in Form eines Kunststoffgestrickpaketes eingebaut. Diese Ausführung kommt zur Anwendung, wenn das Tropfenspektrum einen hohen Anteil kleiner Tröpfchen in Nebelform enthält, die ohne Maßnahmen den Abscheider passieren würden. Die Abscheidung der kleinen Tröpfchen erfolgt durch Prallwirkung, wobei die Tröpfchen an den Gestricken festgehalten werden und zu größeren Tropfen zusammenlaufen, die dann abfließen bzw. in der nachfolgen Profilreihe abgeschieden werden.

Einsatzgebiet
Wie vor, wenn Aerosole und feinste Tröpfchen auftreten.

Zusatzausrüstung:
Spüleinrichtung zur Reinigung der Abscheiderprofile durch Spülwassereinspritzung, Typenbezeichnung: TA 125/2/S bzw. TA 125-2-A-S. Hinweise für Tropfenabscheider mit vorgeschalteten Spülmodulen sind auch direkt als Gaswäscher oder Naßabscheider für einfache Gasreinigungsaufgaben verwendbar (Kurzwäscher). Dazu wird über den gesamten Strömungsquerschnitt eine Waschflüssigkeit in das Medium eingesprüht. Die Schadstoffe gehen dann durch Absorption vom Gas an die Flüssigkeit über, die in einem weiteren Prozeß entsprechend nachzubehandeln ist.

Die serienmäßig lieferbaren Kwerk-Tropfenbabscheider der Baureihen TA 125-2 und TA 125-2-A sind aus der Tabelle ersichtlich. Neben diesen Standardabscheidern sind auch Kwerk-Tropfenabscheider mit seitlich herausziehbaren Tropfenabscheiderpaketen oder mit anderen Abmessungen lieferbar.

6. Konstruktion
Der Kunststoff - Tropfenabscheider besteht aus einem quadratischen Kanal der Abmessung a x b x L, in dem die Abscheiderelemente angeordnet sind. Zur Einbindung in das Leitungssystem werden standardmäßig unterschiedliche Rohrübergänge angebracht.
Die Abscheideelemente (senkrecht eingebaute Profile, Demistergestrick) sind als Kassetten in den Kanal eingesetzt. Bei Kassetten sind die Abscheiderelemente in eine Konstruktion eingebaut und werden als komplette Einheit in das Kanalteil eingeschoben. Das ist besonders für die Wartung, Reinigung und Reparatur von Vorteil.
Die Auffangwanne ist gleichzeitig als Fuß ausgebildet, mit dem der gesamte Tropfenabscheider auf einen ebenen Boden gestellt werden kann. Die Achshöhe ist frei wählbar. Dadurch ist z.B. die Anpassung an die Achshöhe eines direkt nachgeschalteten Ventilators möglich. Der Ablaufstutzen wird nach unten herausgeführt.
Der Fuß kann wahlweise auch als Grundplatte ausgeführt sein. Das ermöglicht die Montage auf Wandkonsolen oder einer geeignete Stahlunterkonstruktion. Die Ablaufstutzen werden nach unten herausgeführt.

7. Anwendung
Die Kunststoff-Tropfenabscheider werden zur Abscheidung von Flüssigkeitstropfen in der Lüftungs-, Klima- und Verfahrenstechnik, insbesondere in Kombination mit Luftwäschern und Gasreinigungsanlagen, sowie zur Werkstoffrückgewinnung eingesetzt. Aufgrund der hohen Korrosionsfestigkeit durch den Einsatz hochwertiger Kunststoffe eignen sie sich besonders auch für aggressive Gase und Dämpfe.
Durch die spezielle konstruktive Gestaltung der Abscheiderprofile werden für Tropfen oberhalb der Grenztropfengröße Abscheidegrade von über 99 % erreicht. Trotz hoher Strömungsgeschwindigkeiten bleiben die Druckverluste gering. Es können Tropfen von Spritzdüsen (Tropfengröße 10...100 µm) aber auch feinste Tröpfchen (unterhalb 10 µm) mit gutem Wirkungsgrad abgeschieden werden. Der gerätetechnische und energetische Aufwand ist relativ gering, sodaß sie eine einfache und kostengünstige Lösung zur Abscheidung von Schadstoffen ermöglichen.
Bei stark staubhaltigen sowie anbackenden und auskristallisierenden Medien empfiehlt sich der Einsatz von Spülmodulen zur Befeuchtung der Abscheiderprofile. Dadurch wird ein Anbacken von Feststoffen und ein Zusetzen der Profile verhindert.
Tropfenabscheider mit vorgeschalteten Spülmodulen sind auch direkt als Gaswäscher oder Naßabscheider für einfache Gasreinigungsaufgaben verwendbar (Kurzwäscher). Dazu wird über den gesamten Strömungsquerschnitt eine Waschflüssigkeit in das Medium eingesprüht. Die Schadstoffe gehen dann durch Absorption vom Gas an die Flüssigkeit über, die in einem weiteren Prozeß entsprechend nachzubehandeln ist.

7. Unterschied Tropfenabscheider - Aerosolabscheider
Beim einem Aerosolabscheider haben wir im Gegensatz zu einem Tropfenabscheider, zusätzliche Einschübe (Kissen) in Kassettenform mit einem feinen Drahtstrickgewebe aus PP.

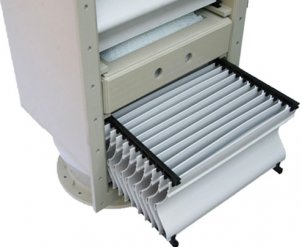

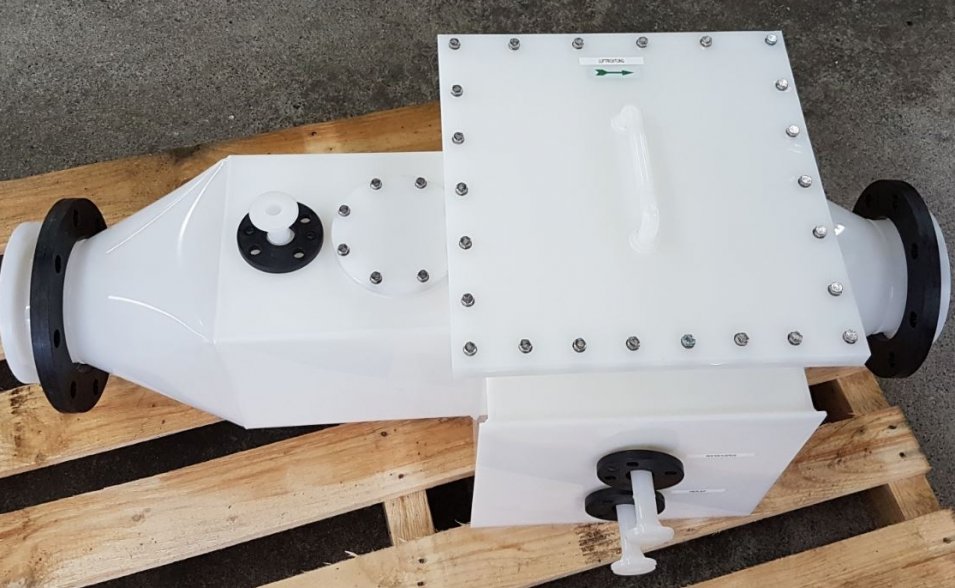

Beispiel PP-Tropfenabscheider mit Einschub oben

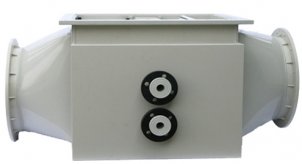

Beispiel Aerosolabscheider Einschub offen

LIEFERPROGRAMM TROPFENABSCHEIDER

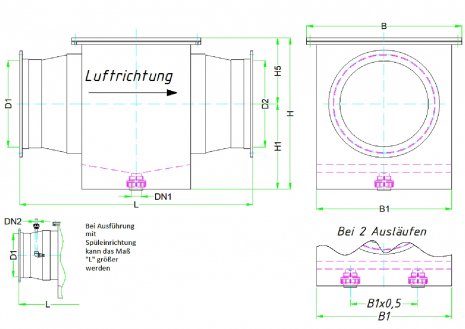

Maßblatt Typenreihe TA 125-2 / TA 125-2-A, Bauweise: Tropfenabscheiderpakete oben ziehbar

Maßtabelle T 125-2

Größe	Luftmenge	Nenn ⌀	Abschluß						PVC U	PP	Auslauf		PVC U	PP
	von - bis	D	D1 / D2	B1	B	H1	H5	H	Lges	Lges	DN	Stk.	Gewicht
	m3/h - m3/h	mm	mm	mm	mm	mm	mm	mm	mm	mm			kg	Kg
1	230 - 440	140	125	262	342	220	139	359	730	730	20	1	16	10
2	290 - 570	160	140	282	362	230	149	379	760	750	20	1	17	11
3	370 - 730	180	160	302	382	240	159	399	790	770	20	1	19	12
4	460 - 900	200	180	322	402	250	169	419	790	800	20	1	21	13
5	580 - 1140	225	180	347	427	263	182	445	890	890	20	1	23	15
6	710-1410	250	200	372	452	275	194	469	890	920	20	1	25	16
7	890 - 1770	280	225	402	482	290	209	499	930	930	20	1	28	18
8	1130 - 2200	315	250	437	517	308	227	535	974	974	25	1	32	20
9	1430 - 2800	355	315	477	557	328	247	575	894	904	25	1	37	23
10	1810 - 3600	400	355	522	602	350	269	619	916	926	32	1	43	27
11	2300 - 4500	450	400	576	656	375	294	669	958	968	32	1	53	34
12	2900 - 5600	500	400	626	706	400	319	719	1158	1168	32	1	62	39
13	4100 - 8100	600	500	726	816	450	369	819	948	948	32	1	81	52

Bei Einsatz einer Spüleirichtung kann sich das Maß „L“ verlängern
Andere Ausführungen und Werkstoffe auf Anfrage möglich.
Technische Änderungen vorbehalten

LIEFERPROGRAMM AEROSOLABSCHEIDER

Maßtabelle T 125-2-A (A=Aerosolabscheider, englisch Demister), Bauweise: Tropfenabscheiderpakete oben ziehbar

Größe	Luftmenge	Nenn Ø	Rohr								PVC U	PP	Auslauf		Gewicht
	von - bis	D	D1	Breite	L	B1	B	H1	H5	H	Lges	Lges	DN		PVC U	PP
	m3/h - m3/h	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Stk	kg	kg
1	80 - 220	140	90	198	559	262	342	220	139	271	989	989	20	1	24	16
2	110 - 290	160	110	198	559	282	362	230	149	291	999	989	20	1	26	17
3	140 - 370	180	110	198	559	302	382	240	159	311	1089	1089	20	1	29	19
4	170 - 450	200	125	198	559	322	402	250	169	331	1109	1109	20	1	32	21
5	210 - 570	225	140	198	559	347	427	263	182	357	1139	1139	20	1	35	23
6	270 - 710	250	160	198	559	372	452	275	194	381	1189	1189	20	1	39	26
7	330 - 890	280	160	198	559	402	482	290	209	411	1299	1299	20	1	44	29
8	420 - 1120	315	180	198	559	437	517	308	227	447	1329	1339	25	1	502	33
9	530 - 1430	355	225	198	559	477	557	328	247	487	1329	1339	25	1	57	38
10	680 - 1810	400	250	199	561	522	602	350	269	531	1435	1445	32	1	67	44
11	860 - 2300	450	280	199	565	576	656	375	294	581	1517	1307	32	1	84	55
12	1060 - 2800	500	315	199	565	626	706	400	319	631	1607	1367	32	1	96	63
13	1530 - 4100	600	355	199	565	726	816	450	369	731	1587	1587	32	1	132	88

Bei Einsatz einer Spüleirichtung kann sich das Maß „L“ verlängern
Andere Ausführungen und Werkstoffe auf Anfrage möglich.
Technische Änderungen vorbehalten

LIEFERPROGRAMM TROPFENABSCHEIDER

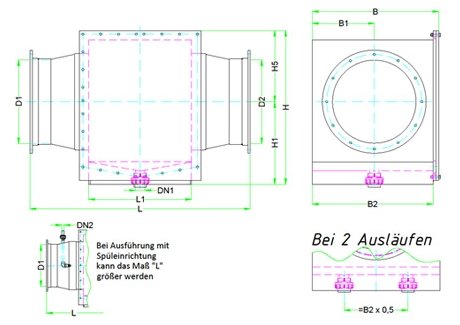

Maßblatt T 125-2-Z, Bauweise: Tropfenabscheiderpakete seitlich ziehbar

Maßtabelle T 125-2-Z

Größe	Luftmenge	Nenn ⌀	Rohr								PVC U	PP	Auslauf		Gewicht
	von - bis	D	D1	L	B1	B2	B	H1	H5	H	Lges	Lges	DN		PVC U	PP
	m3/h - m3/h	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Stk	kg	kg
1	230 - 240	140	125	430	131	242	272	220	171	391	730	730	20	1	15	9
2	290 - 570	160	140	430	141	262	292	230	181	411	760	750	20	1	16	10
3	370 - 730	180	160	430	151	282	312	240	191	431	790	770	20	1	18	11
4	460 - 900	200	180	430	161	302	332	250	201	451	790		20	1	20	12
5	580 - 1140	225	180	430	174	327	357	263	214	477	890	800	20	1	22	14
6	710 - 1410	250	200	430	186	352	382	275	226	501	890	890	20	1	24	15
7	890 - 1770	280	225	430	201	382	412	290	241	531	930	920	20	1	27	17
8	1130 - 2200	315	250	430	219	417	447	308	259	567	974	930	25	1	31	19
9	1430 - 2800	355	315	430	239	457	487	328	279	607	894	974	25	1	35	22
10	1810 - 3600	400	355	432	261	502	532	350	301	651	916	904	32	1	41	25
11	2300 - 4500	450	400	436	288	552	584	375	328	703	958	926	32	1	51	32
12	2900 - 5600	500	400	436	313	602	634	400	353	753	1158	1168	32	1	60	37
13	4100 - 8100	600	500	436	363	702	734	450	408	858	948	948	32	1	78	49

Bei Einsatz einer Spüleirichtung kann sich das Maß „L“ verlängern
Andere Ausführungen und Werkstoffe auf Anfrage möglich.
Technische Änderungen vorbehalten

LIEFERPROGRAMM AEROSOLABSCHEIDER

Maßtabelle T 125-2-A-Z (A=Aerosolabscheider, englisch Demister), Bauweise: Tropfenabscheiderpakete seitlich ziehbar

Größe	Luftmenge	Nenn ⌀	Rohr								PVC U	PP	Auslauf		Gewicht
	von - bis	D	D1	L	B1	B2	B	H1	H5	H	Lges	Lges	DN	Stk	PVC U	PP
	m3/h - m3/h	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	1	kg	kg
1	80 - 220	140	90	559	131	242	272	220	171	3191	989	989	20	1	20	13
2	110 - 290	160	110	559	141	262	292	230	181	411	999	989	20	1	22	14
3	140 - 370	180	110	559	151	282	312	240	191	431	1089	1089	20	1	24	15
4	170 - 450	200	125	559	161	302	332	250	201	451	1109	1109	20	1	27	17
5	210 - 570	225	140	559	174	327	357	263	214	477	1139	1139	20	1	29	19
6	270 - 710	250	160	559	186	352	382	275	226	501	1189	1189	20	1	32	21
7	330 - 890	280	160	559	201	382	412	290	241	531	1299	1299	20	1	36	23
8	420 - 1120	315	280	559	219	417	447	308	259	567	1329	1339	20	1	40	26
9	1000 - 1430	355	225	559	239	457	487	328	279	607	1329	1339	20	1	46	29
10	1000 - 1810	400	250	561	261	502	532	350	301	651	1435	1445	32	1	53	34
11	1000 - 2300	450	280	565	288	552	584	375	328	703	1517	1527	32	1	66	42
12	1000 - 2800	500	315	565	313	602	634	400	353	753	1607	1627	32	1	75	48
13	2000 - 4100	600	355	565	363	702	734	450	408	858	1827	1827	32	1	100	65

Bei Einsatz einer Spüleirichtung kann sich das Maß „L“ verlängern
Andere Ausführungen und Werkstoffe auf Anfrage möglich.
Technische Änderungen vorbehalten
